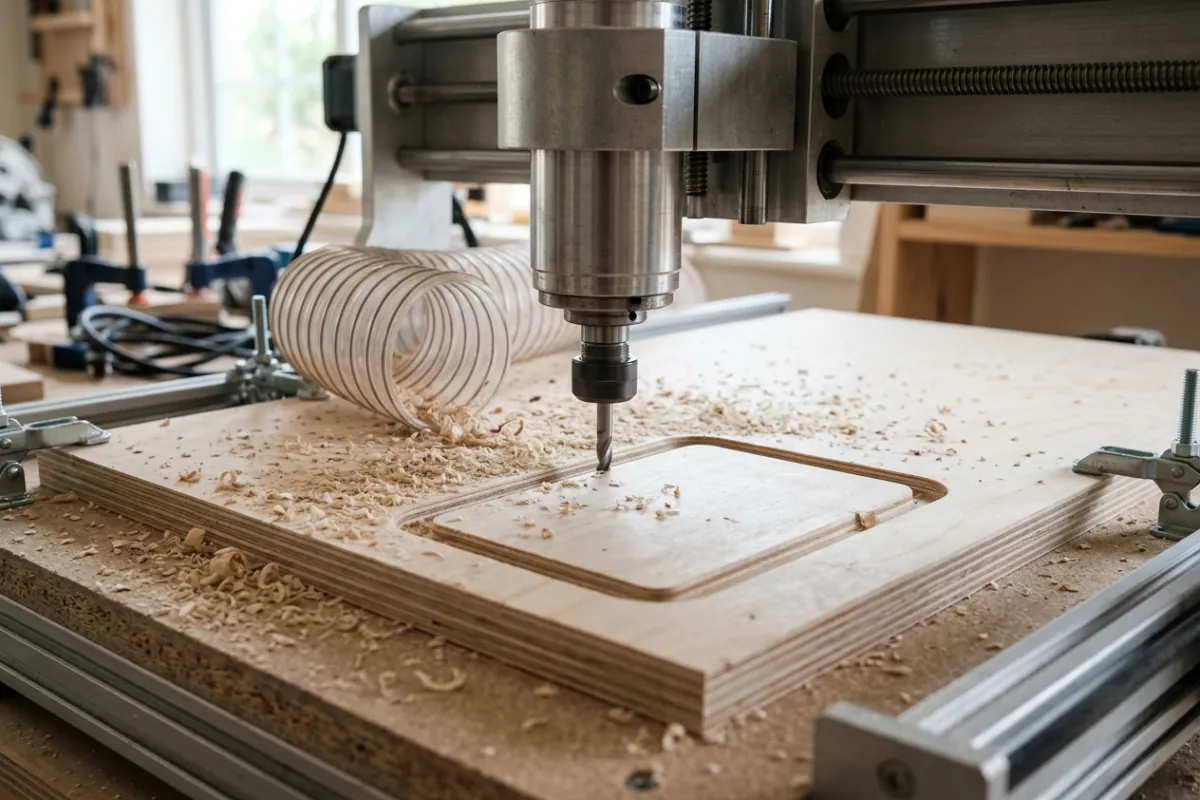

Як спроєктувати деталь під ЧПК-фрезу: кути, пази, кишені

ЧПК-фреза ріже за файлом, але має свої правила: круглий інструмент, підхід лише зверху, реальна товщина листа. Якщо врахувати їх у кресленні, деталі зберуться без підгонки. Нижче - сім речей, які перевіряють перед відправкою файлу.

Коротко

1. Файл: шари і глибина

Верстат розрізняє операції за шарами. Наскрізний контур, пази й отвори виносять на окремі шари і для кожного підписують глибину. Масштаб - 1:1, одиниці - міліметри, контури замкнені.

Кожну операцію виносять на окремий шар і підписують глибину.

2. Внутрішні кути

Фреза кругла, тому гострого внутрішнього кута не буває: у ньому лишається радіус інструмента. Якщо в паз має зайти прямокутна деталь, у кутах додають виборки. Зовнішні кути виходять гострими.

У внутрішньому куті фреза лишає радіус. Щоб деталь зайшла до упору, додайте виборки в кутах.

3. Ширина паза і тонкі стінки

Паз не може бути вужчим за діаметр фрези. Діаметр підбирає технолог; орієнтир для листових матеріалів - 3–6 мм. Стінку між сусідніми вирізами робіть не тоншою за товщину листа (орієнтир): тонша ламається під час різки.

Паз не може бути вужчим за діаметр фрези.

4. Кишені і піднутрення

Триосьова фреза підходить до деталі зверху. Кишеню, паз чи фаску вона зробить, а порожнину під поверхнею - ні. На дні кишені лишаються сліди проходів; якщо дно на виду, шліфування виконуємо за запитом.

Триосьова фреза підходить до деталі тільки зверху.

5. Реальна товщина листа

Фанера й МДФ мають допуск за товщиною: лист із номіналом 10 мм буває трохи тоншим або товщим. Ширину пазів рахуйте за виміряною товщиною.

Фактична товщина листа відрізняється від номіналу - паз рахують за виміряною.

6. Зазори у з’єднаннях

Щоб шип входив у паз без молотка, на кожну сторону закладають зазор. Його розмір залежить від матеріалу і того, чи буде з’єднання на клею; погодьте з технологом.

Щоб шип щільно входив у паз, у кресленні закладають зазор на кожну сторону.

7. Перемички і розкладка

Дрібні деталі під час різки тримаються в листі на перемичках. Малювати їх не потрібно: розставляє технолог, після різки їх зрізають і зачищають. Розкладку деталей на листі теж робимо ми.

Дрібні деталі тримаються в листі на перемичках, які знімають після різки.

Найбільша деталь обмежена полем верстата.

Робоче поле верстата - 2000×3000 мм.

Перевірте перед відправкою

• Масштаб 1:1, міліметри. Один контрольний розмір підпишіть на кресленні.
• Контури замкнені. Без розривів і подвійних ліній.
• Глибини підписані. Для кожного паза, кишені й отвору.
• Матеріал і товщина. Вказані в заявці разом із кількістю.
• Лицьова сторона. Позначте, якщо деталь несиметрична.
