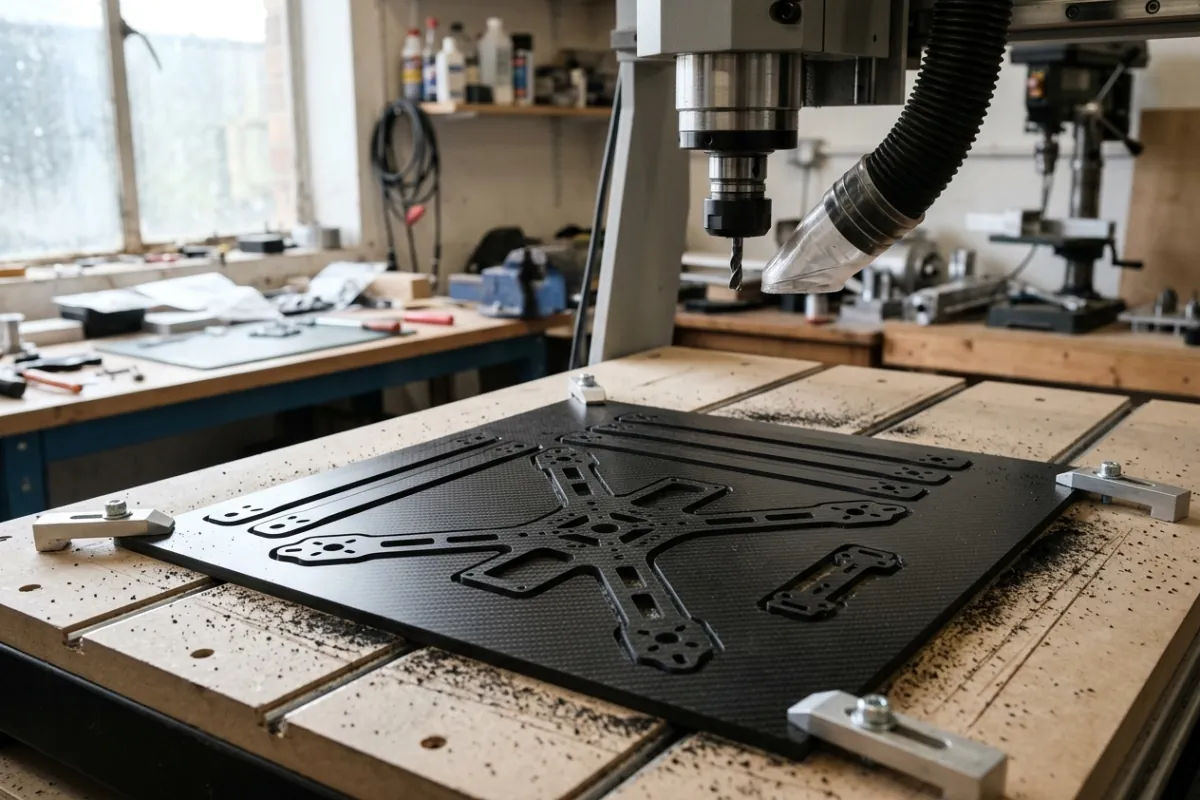

Фрезеруємо плоскі деталі з карбонових пластин на ЧПК у Києві: за вашим кресленням, від 1 деталі, з точністю ±0,1 мм, за 5–7 робочих днів. На сторінці - які пластини ріжемо, як спроєктувати деталь, чого фреза на карбоні не зробить і що вказати в заявці.
Коротко
Зберіть заявку на розрахунок
Вкажіть плетіння, товщину і кількість - отримаєте готовий текст заявки. Додайте креслення, і ми порахуємо вартість за 15–60 хвилин у робочий час (пн–пт 9:00–18:00).
Кнопка «Надіслати з кресленням» відкриє форму з цим текстом - залишиться додати файл і телефон. У месенджері креслення прикріпіть наступним повідомленням.
Ціну рахуємо за кресленням: вона залежить від товщини, довжини різу і кількості отворів. Мінімальна вартість замовлення - ₴500.
Що таке карбон і які пластини ріжемо
Карбон, або вуглепластик, - це шари вуглецевої тканини, просочені епоксидною смолою і спечені в жорстку пластину. Він легший за алюміній і при цьому жорсткий, тому з нього роблять рами дронів, кронштейни і деталі тюнінгу.
Карбон (вуглепластик) - шари вуглецевої тканини, просочені епоксидною смолою.
Пластини відрізняються плетінням. Від нього залежить і вигляд поверхні, і те, в якому напрямку деталь жорсткіша.
- Twill (саржа). Діагональний малюнок, найпоширеніший варіант для рам і тюнінгу.
- Plain (полотно). Шахова сітка, для силових пластин.
- UD (односпрямований). Усі волокна йдуть в один бік - максимальна жорсткість на згин уздовж цієї осі.
Три типи пластин відрізняються напрямком волокон і малюнком поверхні.
Плетіння і товщину пластини погоджуємо в розрахунку: лист привозимо під замовлення або працюємо з вашим.
Напрямок волокон: чому його вказують у кресленні
Карбон жорсткий уздовж волокон і слабший упоперек. У тканих пластинах (Twill, Plain) волокна йдуть у двох напрямках - уздовж і впоперек листа, тому вузька деталь, вирізана під кутом до них, гнеться помітно легше. В UD-пластині напрямок один. Якщо деталь працює на згин (промінь дрона, кронштейн, важіль), намалюйте в кресленні стрілку вздовж довгої сторони.
Деталь тримає навантаження вздовж волокон. Напрямок позначте в кресленні стрілкою.
Чому карбон ріжуть фрезою, а не лазером
Лазером карбон не ріжемо. Промінь випалює епоксидну смолу раніше, ніж перерізає вуглецеве волокно: кромка обвуглюється і розкошлачується, а дим їдкий. Фреза дає рівний край без перегріву. Де лазер усе ж кращий за фрезу - у порівнянні лазерна різка чи ЧПК-фрезерування.
Карбон ріжемо тільки фрезою: лазер випалює смолу і лишає розкошлану кромку.
Що вийде на деталі
- Кромка. Рівна, матова, чорна. Ребра після фрези гострі: якщо їх треба притупити, вкажіть це в заявці.
- Точність. ±0,1 мм по контуру й отворах.
- Внутрішні кути. З радіусом, що дорівнює радіусу фрези.
- Поверхня. Лицьова сторона пластини лишається заводською: фреза обробляє контур, пази й отвори.
Допуск ±0,1 мм: посадкові розміри задавайте з урахуванням цього поля.
Як спроєктувати деталь із карбону
Внутрішні кути
Гострий внутрішній кут фреза не зробить - лишиться радіус. Він ще й корисний: у гострому куті карбон тріскається першим. Якщо в паз має зайти прямокутна деталь, додайте виборки по кутах.
Внутрішній кут виходить із радіусом фрези. Для прямокутної вставки додайте виборки в кутах.
Отвори, перемички, відступ від краю
Орієнтири: отвір - не менший за товщину пластини, перемичка між вирізами - не вужча двох товщин, від отвору під кріплення до краю - від двох діаметрів. Тонша перемичка в карбоні не гнеться, а ламається.
Орієнтири з практики обробки композитів. Точні межі підтверджуємо за кресленням.
Розшарування на виході фрези
Нижні шари пластини відшаровуються, якщо під ними порожньо. Тому лист кладемо на підкладку і ріжемо гострою фрезою.
Лист лежить на підкладці, тому фреза виходить у неї, а не рве нижні шари.
Дрібні деталі
Маленьку деталь фреза може зірвати з місця, тому її лишають у листі на перемичках, а після різки зрізають і зачищають. Якщо слід від перемички на торці неприпустимий - напишіть про це в заявці.
Дрібні деталі тримаються в листі на перемичках, які знімають після різки.
Загальні вимоги до файлу - у гайді як підготувати файл для різки.
Що роблять із карбонових пластин

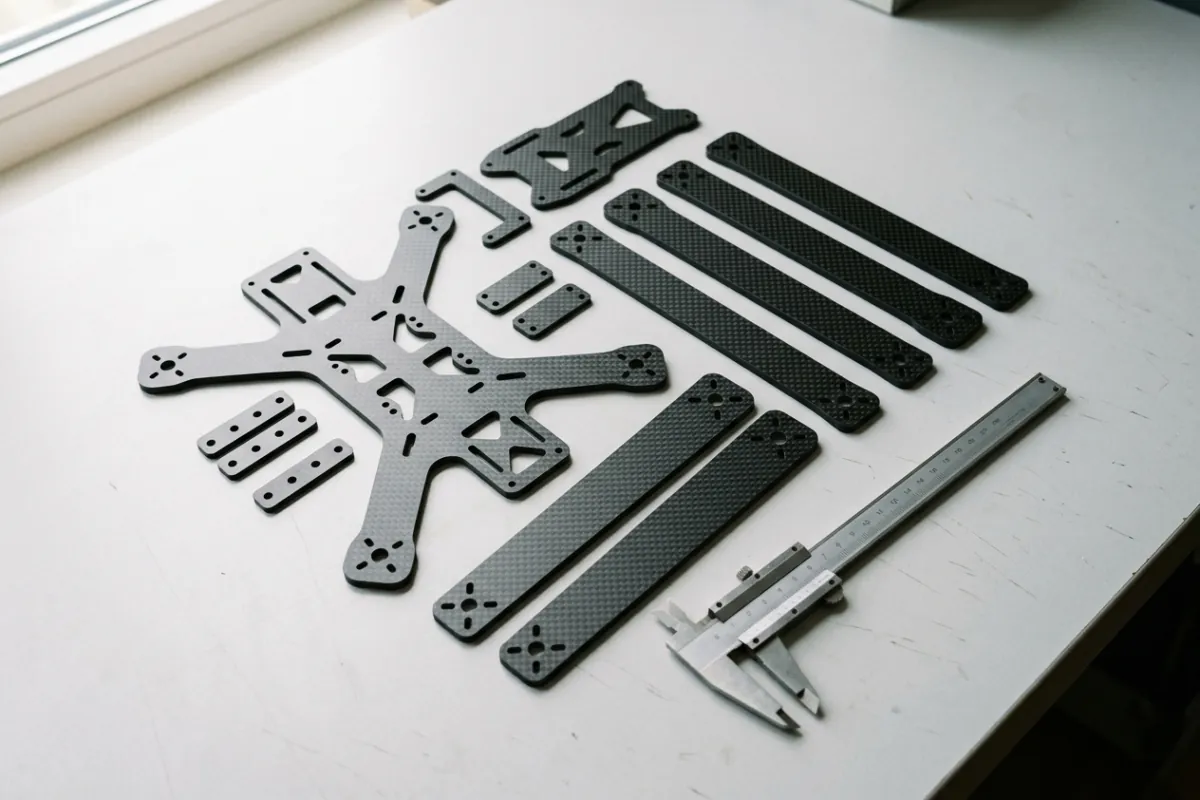

Приклади плоских деталей із карбону. Ілюстрація.
Карбон чи склотекстоліт, алюміній
| Матеріал | Струм | Коли обирати |
|---|---|---|
| Карбон | проводить | потрібна мінімальна вага і жорсткість |
| Склотекстоліт | ізолятор | деталь стоїть біля антен або струмопровідних частин |
| Алюміній | проводить | потрібні різьба, гнуття, тепловідведення |
Карбон найлегший із трьох, але проводить струм і екранує радіосигнал.
Пил і безпека
Карбон фрезеруємо в окремій зоні з витяжкою. Вуглецевий пил проводить струм: осідаючи на платах, він може замкнути контакти, а ще подразнює дихальні шляхи. Тому різати карбон удома або поруч з електронікою не варто.
Карбон фрезеруємо в окремій зоні з витяжкою.
Кому фрезерування карбону у нас не підійде
- Потрібні вигнуті або об’ємні деталі. Готова пластина не гнеться; такі форми формують ще на етапі викладки.
- Потрібна різка лазером. Карбон лазером не ріжемо.
- Потрібен допуск жорсткіший за ±0,1 мм. Це робота для металообробного центру.
- Труби і профілі. Ріжемо листові пластини; щодо труб запитуйте окремо.
Як замовити фрезерування карбону у Києві
Замовлення від 1 деталі, мінімальна вартість - ₴500.
- Надішліть креслення. DXF або DWG у масштабі 1:1. Немає файлу - надішліть фото деталі з розмірами або зразок.
- Отримайте розрахунок. Протягом 15–60 хвилин у робочий час (пн–пт 9:00–18:00). Оплата - за домовленістю.
- Матеріал. Пластину привозимо під замовлення або працюємо з вашою.
- Термін. 5–7 робочих днів.
- Де забрати. Самовивіз: Київ, вул. Грушецька, 16, біля станцій метро Берестейська і Шулявська, або доставка Новою Поштою. Як нас знайти.
Розділ: ЧПК-фрезерування у Києві - всі матеріали. Суміжні сторінки: фрезерування склотекстоліту, фрезерування поліацеталю, фрезерування латуні й алюмінію.
Питання та відповіді
Скільки коштує фрезерування карбону?
Чи ріжете карбон лазером?
Яку точність тримаєте на карбоні?
Чи можна привезти свій карбон?
Чи розшаровується кромка після фрези?
Яка різниця між 2K і 3K карбоном?
Чи можна замовити без креслення?
Скільки часу займає виготовлення?
Чи робите вигнуті або об’ємні деталі з карбону?
Розрахувати фрезерування карбону
Прикріпіть креслення або коротко опишіть деталь - порахуємо вартість за 15–60 хвилин у робочий час.
Розрахувати вартістьОбладнання: широкоформатний ЧПК JCC 2030, поле 2000×3000 мм. Властивості матеріалів - довідкові, за даними виробників.
