Фрезеруємо деталі зі склотекстоліту FR4, G10 і СТЕФ на ЧПК у Києві - за вашим кресленням, від 1 деталі, з точністю ±0,1 мм. Нижче - що можна вирізати, як підготувати креслення, чим склотекстоліт відрізняється від текстоліту й карбону і кому ця послуга не підійде.
Коротко
Зберіть заявку на розрахунок
Вкажіть матеріал, товщину і кількість - отримаєте готовий текст заявки. Додайте до нього креслення, і ми порахуємо вартість за 15–60 хвилин у робочий час (пн–пт 9:00–18:00).
Кнопка «Надіслати з кресленням» відкриє форму з цим текстом - залишиться додати файл і телефон. У месенджері креслення прикріпіть наступним повідомленням.
Ціну рахуємо за кресленням: вона залежить від товщини, довжини різу і кількості отворів. Мінімальна вартість замовлення - ₴500.
Склотекстоліт, текстоліт, гетинакс: що це і що ми фрезеруємо
Склотекстоліт - це шаруватий пластик зі склотканини та епоксидної смоли. Він не проводить струм, майже не вбирає вологу і тримає форму при нагріванні, тому з нього роблять ізолятори, панелі приладів і основи друкованих плат.
Склотекстоліт - шаруватий пластик: склотканина, просочена смолою і спресована в лист.
Під назвою «текстоліт» часто мають на увазі три різні матеріали. Фрезеруємо всі три, але режими й результат різні, тому марку вказуйте в заявці.
Три схожі за назвою матеріали відрізняються основою і смолою. Марку вказуйте в заявці.
| Матеріал | Де застосовують |
|---|---|
| Склотекстоліт (FR4, G10, СТЕФ) | ізолятори, плати, панелі приладів, деталі механізмів |
| Текстоліт (ПТ, ПТК) | шестерні, втулки, прокладки |
| Гетинакс | ненавантажені ізолятори, прокладки |
Чому склотекстоліт ріжуть фрезою, а не лазером

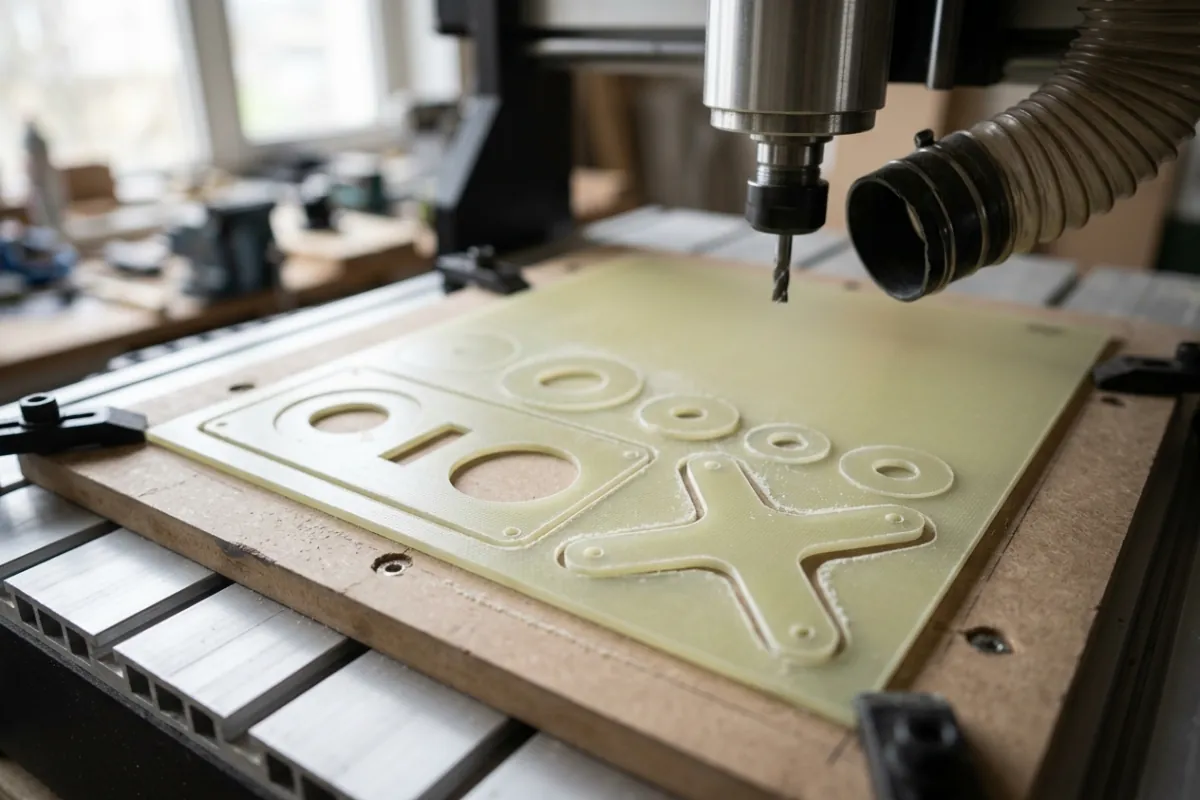

Лазер епоксидну смолу спалює, а скловолокно не ріже: край обвуглюється, а дим їдкий і шкідливий. Тому склотекстоліт обробляємо тільки ЧПК-фрезою. Матеріал абразивний і швидко зношує інструмент - це закладено у вартість різу. Коли лазер усе ж кращий за фрезу, читайте у порівнянні лазерна різка чи ЧПК-фрезерування.
Склотекстоліт ріжемо тільки фрезою: лазер обвуглює край і дає їдкий дим.
Що вийде на деталі
- Кромка. Рівна, світла, матова. На торці видно шари склотканини - це нормальний вигляд матеріалу.
- Точність. ±0,1 мм по контуру.
- Внутрішні кути. Завжди з радіусом, що дорівнює радіусу фрези.
- Поверхня. Лицьова сторона листа лишається заводською; фреза обробляє тільки контур, пази й отвори.
Допуск ±0,1 мм: посадкові розміри задавайте з урахуванням цього поля.
Як спроєктувати деталь зі склотекстоліту
Внутрішні кути
Фреза кругла, тому гострий внутрішній кут вона не зробить - лишиться радіус. Якщо в паз має зайти деталь із прямими кутами, передбачте в кресленні виборки по кутах.
Фреза кругла, тому внутрішній кут виходить із радіусом. Якщо в паз має зайти прямокутна деталь - додайте виборки в кутах.
Найменші отвори і перемички
Орієнтири: отвір - від 0,8 мм, перемичка між вирізами - від 1,5 мм, відстань від отвору до краю - не менша за товщину листа. Тонша перемичка може відколотися під час різки.
Орієнтири для креслення. Якщо елемент менший - надішліть файл, перевіримо.
Дрібні деталі
Маленьку деталь фреза може зірвати з місця. Тому її лишають у листі на перемичках, а після різки їх зрізають і зачищають. Якщо слід від перемички на торці неприпустимий - напишіть про це в заявці.
Дрібні деталі тримаються в листі на перемичках, які знімають після різки.
Загальні вимоги до файлу - у гайді як підготувати файл для різки.
Що роблять зі склотекстоліту

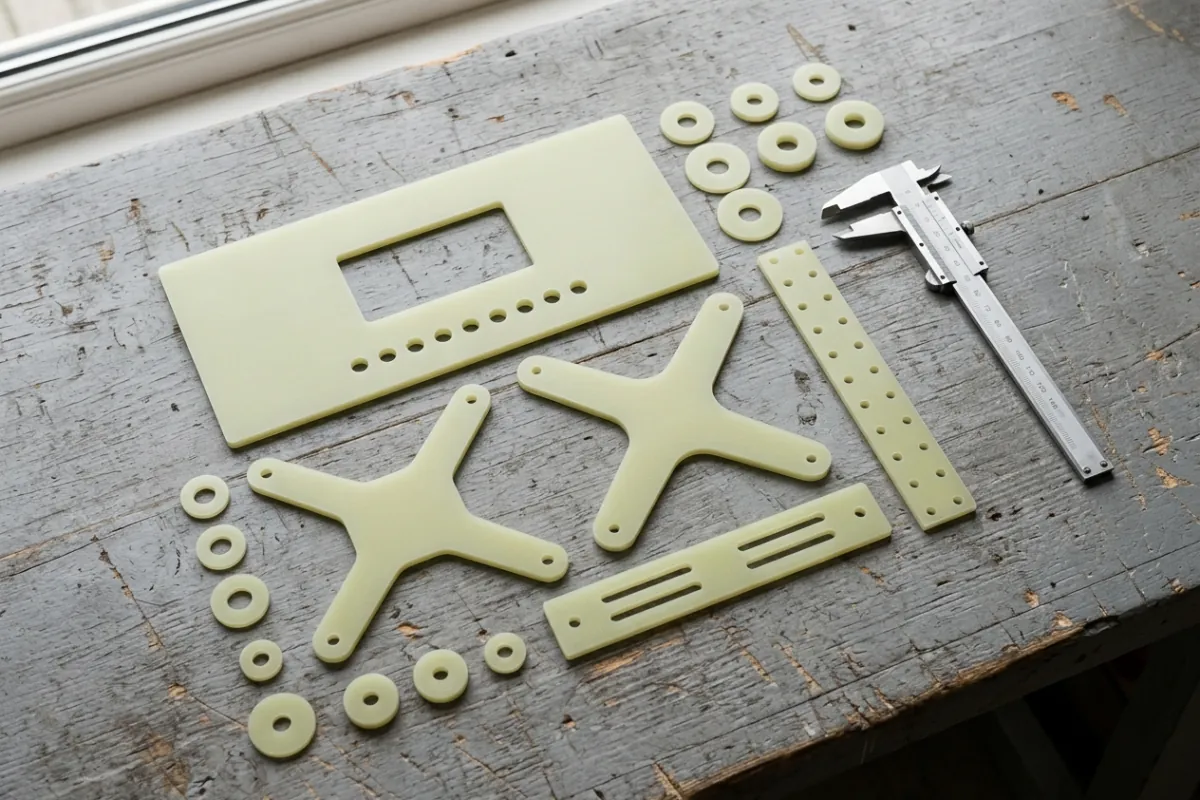

Приклади деталей зі склотекстоліту. Ілюстрація.
З Gerber-файла беремо лише контур плати.
Склотекстоліт чи карбон, алюміній, поліацеталь
| Матеріал | Струм | Коли обирати |
|---|---|---|
| Склотекстоліт | ізолятор | потрібна ізоляція, стійкість до тепла й вологи |
| Карбон | проводить | важлива мінімальна вага і жорсткість |
| Алюміній | проводить | потрібен метал: різьба, тепловідведення |
| Поліацеталь (POM) | ізолятор | деталі ковзання, втулки, шестерні |
Склотекстоліт важчий за карбон і поліацеталь, легший за алюміній і не проводить струм.
Кому фрезерування склотекстоліту у нас не підійде
- Потрібен допуск жорсткіший за ±0,1 мм. Це робота для металообробного центру.
- Потрібні доріжки на платі. Ми вирізаємо лише контур, пази й отвори.
- Потрібна різка лазером. Склотекстоліт лазером не ріжемо.
- Гострі внутрішні кути без радіуса. Фреза лишає радіус; вихід - виборки в кутах.
Як замовити фрезерування склотекстоліту у Києві
Замовлення від 1 деталі, мінімальна вартість - ₴500.
- Надішліть креслення. DXF або DWG у масштабі 1:1; для плат - Gerber із контуром. Немає файлу - надішліть ескіз із розмірами.
- Отримайте розрахунок. Протягом 15–60 хвилин у робочий час (пн–пт 9:00–18:00). Оплата - за домовленістю.
- Матеріал. Лист привозимо під замовлення або працюємо з вашим. Термін називаємо разом із розрахунком - до нього входить доставка листа.
- Де забрати. Самовивіз: Київ, вул. Грушецька, 16, біля станцій метро Берестейська і Шулявська, або доставка Новою Поштою. Як нас знайти.
Розділ: ЧПК-фрезерування у Києві - всі матеріали. Суміжні сторінки: фрезерування поліацеталю, фрезерування карбону, різка ПЕТ і полікарбонату, точне фрезерування текстоліту, стандартне фрезерування текстоліту.
